Dlaczego odlew aluminiowy jest najlepszym wyborem dla obudów lamp ulicznych LED?

W produkcji Obudowy lamp ulicznych LED , odlewanie ciśnieniowe aluminium pod wysokim ciśnieniem (HPDC) stał się preferowanym procesem w przypadku globalnych projektów inżynierii miejskiej i inteligentnych miast. Wyklubzystując sdopy aluminium ADC12 lub A380 jako surowce, proces ten umożliwia uzyskanie złożonych geometrii, zintegrowanych żeberek odprowadzających ciepło i precyzyjnych interfejsów montażowych w jednym cyklu formowania, zapewniając wszechstronną wydajność, która znacznie przewyższa tłoczoną stal, formowane wtryskowo tworzywa sztuczne lub wytłaczane profile aluminiowe. Dane branżowe wskazują, że oprawy uliczne LED z obudowami z odlewanego ciśnieniowo aluminium osiągają oczekiwaną trwałość użytkową ok 50 000 do 100 000 godzin , oferują zalety kontroli temperatury złącza 15–30°C w porównaniu z obudowami z tworzywa sztucznego i zapewniają znaczne korzyści ekonomiczne w zakresie całkowitego kosztu posiadania (TCO).

Nauka o materiałach: kompromis w zakresie wydajności między stopami ADC12 i A380

Podstawowymi materiałami do odlewanych ciśnieniowo obudów lamp ulicznych LED są zazwyczaj ADC12 (norma JIS, odpowiednik A383) or A380 (norma ASTM) stopy aluminium. Te dwa stopy wykazują subtelne różnice w składzie i działaniu, które bezpośrednio wpływają na wytrzymałość konstrukcyjną, sprawność cieplną i odporność na korozję gotowego produktu.

Porównanie składu stopu i właściwości mechanicznych

ADC12 zawiera wysoką zawartość krzemu 9,6%–12% i zawartość miedzi 1,5%–3,5% , zapewniając wyjątkową płynność i zdolność wypełniania cienkościennych, idealnych do produkcji precyzyjnych żeberek rozpraszających ciepło o grubości ścianek tak małych jak 1,2 mm . Jego typowa wytrzymałość na rozciąganie wynosi 150–200 MPa z granicą plastyczności 100–150 MPa . Natomiast A380 ma nieco niższą zawartość krzemu (7,5–9,5%), ale wyższą zawartość miedzi (3,0–4,0%), co skutkuje wytrzymałością na rozciąganie 210–250 MPa oraz wyższą twardość (60–80 HB), dzięki czemu jest bardziej odpowiedni do zastosowań wymagających odporności na silne obciążenia wiatrem lub uderzenia mechaniczne.

Strategia wyboru materiału

W przypadku standardowych miejskich lamp ulicznych ADC12 jest najbardziej opłacalnym wyborem ze względu na doskonałą przewodność cieplną ( 130–150 W/m·K ) i doskonałą odkształcalność odlewu. W przypadku projektów w regionach o dużym ciśnieniu wiatru (takich jak przybrzeżne strefy tajfunów lub podwyższone mosty) zaleca się A380 ze względu na wyższą wytrzymałość konstrukcyjną. Warto zauważyć, że oba stopy mają gęstość około 2,7 g/cm3 , osiągając redukcję masy ciała o ponad 60% w porównaniu ze stalą, znacznie zmniejszając obciążenie słupa i koszty transportu.

Inżynieria zarządzania ciepłem: jak obudowy odlewane ciśnieniowo określają żywotność diod LED

Temperatura złącza chipów LED jest głównym wskaźnikiem pomiaru niezawodności. Według badań DOE dotyczących oświetlenia półprzewodnikowego dla każdego 10°C wzrost temperatury złącza, amortyzacja światła LED podwaja się, a żywotność zmniejsza się o około 50% . Obudowy z odlewanego ciśnieniowo aluminium zapewniają efektywne zarządzanie temperaturą dzięki następującym mechanizmom:

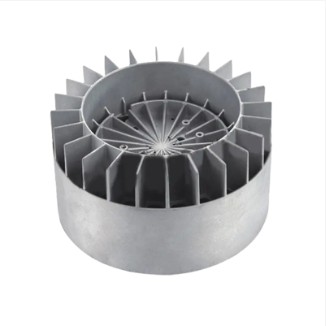

Zalety strukturalne zintegrowanych żeberek odprowadzających ciepło

Odlewanie ciśnieniowe umożliwia bezpośrednie formowanie układów żeberek rozpraszających ciepło o dużej gęstości i grubości ścianek tak małych jak 1,2 mm i odstępy w dół do 4 mm wewnątrz formy. Ta zintegrowana struktura eliminuje opór termiczny występujący w tradycyjnych procesach montażu profili aluminiowych, minimalizując drogę oporu cieplnego od podłoża LED do otaczającego powietrza. Zmierzone dane pokazują, że oprawy z obudowami z odlewanego ciśnieniowo aluminium utrzymują temperaturę złączy LED na stabilnym poziomie 65–80°C , natomiast obudowy z tworzywa sztucznego o równoważnym zasięgu mocy 110–140°C umieszczając je w strefie ryzyka awarii.

Porównanie wydajności cieplnej różnych materiałów

W obudowach z tworzywa sztucznego utrzymanie strumienia świetlnego diod LED (L70) może spaść poniżej 70%. 10 000–15 000 godzin , natomiast obudowy z odlewanego ciśnieniowo aluminium zapewniają dłuższą żywotność L70 60 000–100 000 godzin . W przypadku miejskich latarni ulicznych działających 12 godzin dziennie oznacza to, że oprawy z odlewanego ciśnieniowo aluminium mogą działać stabilnie 13–22 lata , podczas gdy oprawy w plastikowych obudowach wymagają wymiany w środku 2–3 lata .

Możliwość dostosowania do środowiska: kompleksowa ochrona od przybrzeżnej mgły solnej po kwaśne deszcze przemysłowe

Obudowy lamp ulicznych LED muszą być odporne na promieniowanie UV, cykle termiczne (od -40°C do 70°C), obciążenie wiatrem i erozję powodowaną przez opady atmosferyczne. Odlewane ciśnieniowo stopy aluminium tworzą wielowarstwowe systemy ochrony poprzez połączenie nieodłącznych właściwości materiału i technologii obróbki powierzchni.

Matryca technologii obróbki powierzchni

W przypadku różnych stopni korozji środowiskowej (C3 do C5-M zgodnie z definicją w normie ISO 12944) obudowy z odlewanego ciśnieniowo aluminium mogą przyjmować zróżnicowane rozwiązania powłokowe:

• Środowisko standardowe (C3): Poliestrowa powłoka proszkowa o grubości 80–120 µm, zapewniająca podstawową ochronę przed promieniowaniem UV i trwałość koloru.
• Środowisko przybrzeżne o wysokiej zawartości soli (C5-M): System kompozytowy z epoksydowym podkładem epoksydowym i poliestrową powłoką nawierzchniową, całkowita grubość powłoki ≥140 μm, spełniający wymagania normy ISO 9227 w neutralnej mgle solnej przez ≥1000 godzin bez powstawania pęcherzy.
• Ekstremalne środowisko korozyjne (CX): Anodowanie metodą duplex lub powłoką nawierzchniową z polimeru fluorowęglowego, grubość warstwy 40–60 μm, o wyjątkowej odporności na kredowanie i chemikalia.

Normy dotyczące uszczelnień i ochrony przed uderzeniami

Nowoczesne, odlewane ciśnieniowo obudowy lamp ulicznych LED zazwyczaj osiągają takie rezultaty IP66 stopnie ochrony (wg IEC 60529), zapewniające całkowitą ochronę przed kurzem i odporność na silne strumienie wody. Pod względem odporności na uderzenia można osiągnąć zoptymalizowaną konstrukcję grubości ścianki i stopu IK08 do IK10 parametry znamionowe (zgodnie z IEC 62262), wytrzymują uderzenia mechaniczne o energii powyżej 5 dżuli, skutecznie przeciwstawiając się zanieczyszczeniom przenoszonym przez wiatr lub wandalizmowi. Wszystkie zewnętrzne elementy złączne w obszarach przybrzeżnych powinny być określone jako Stal nierdzewna 316 (gatunek A4) ze smarem zapobiegającym zatarciu, aby zapobiec zatarciu śruby wywołanemu korozją galwaniczną.

Proces produkcyjny: precyzja i wydajność odlewania pod wysokim ciśnieniem

Odlewanie ciśnieniowe (HPDC) to proces formowania, podczas którego stopiony stop aluminium jest wtryskiwany do precyzyjnych form stalowych z dużą prędkością i pod ciśnieniem 30–150 MPa . Proces ten wykazuje trzy podstawowe zalety w produkcji obudów lamp ulicznych LED:

Formowanie zbliżone do kształtu netto i integracja złożonej struktury

Odlewy ciśnieniowe osiągają tolerancje wymiarowe wynoszące ±0,03–0,05 mm , znacznie przekraczające tłoczenie (±0,1–0,3 mm) i formowanie wtryskowe (±0,1–0,5 mm). Co ważniejsze, umożliwia odlanie żeberek rozpraszających ciepło, komór przetworników, interfejsów inteligentnego sterownika NEMA/Zhaga, optycznych powierzchni montażowych, a nawet miejsc montażu zaworów odpowietrzających w jednej operacji, znacznie redukując późniejsze procesy obróbki i montażu, jednocześnie zmniejszając potencjalne punkty awarii.

Skala produkcji i efektywność kosztowa

Po zainwestowaniu w oprzyrządowanie (zazwyczaj trwałe 80 000–150 000 strzałów ), jednoczęściowe cykle odlewania ciśnieniowego można skrócić do 30–90 sekund , dzięki czemu doskonale nadają się do realizacji dużych projektów komunalnych. Przewiduje się, że światowy rynek odlewów ciśnieniowych będzie się rozwijał 101,2 miliardów dolarów w 2026 roku to 189,2 miliarda dolarów do 2034 roku (CAGR 8,14%), z dominacją regionu Azji i Pacyfiku poprzez dojrzałe łańcuchy dostaw; oczekuje się, że osiągnie ten poziom sam rynek chiński 41,3 miliarda dolarów do 2026 roku .

Zamknięta pętla kontroli jakości

Wiodący producenci stosują zintegrowane projekty CAD/CAM/CAE w połączeniu z analizą przepływu formy, aby przewidzieć położenie przewężek, rozkład porowatości i defekty gorących punktów. Linie produkcyjne wyposażone są w precyzyjne centra obróbcze CNC, EDM (obróbka elektroerozyjna) oraz urządzenia do cięcia drutowego, aby zapewnić dokładność krytycznych powierzchni montażowych. Systemy zarządzania jakością muszą posiadać certyfikat IATF 16949, obejmujący cały proces, od zakupu surowców, odgazowania stopu, monitorowania parametrów wtrysku po badanie szczelności gotowego produktu.

Integracja inteligentnego miasta: ewolucja konstrukcji modułowej obudów odlewanych ciśnieniowo

Wraz z rozprzestrzenianiem się sieci 5G i technologii IoT oświetlenie uliczne LED ewoluuje z pojedynczych węzłów oświetleniowych w centra danych dla inteligentnych miast. Złożone możliwości formowania obudów z odlewanego ciśnieniowo aluminium zapewniają infrastrukturę fizyczną dla tej transformacji:

Wstępnie zintegrowane inteligentne interfejsy

Nowoczesne formy odlewnicze mogą być formowane bezpośrednio NEMA/ANSI C136 podstawy gniazd fotokontroli lub Księga Zhagi 18 standardowe interfejsy, obsługujące fotokomórki typu plug-and-play, czujniki mikrofalowe, moduły monitorowania jakości powietrza w środowisku oraz sprzęt mikrostacji bazowych 5G. Ta wstępna integracja pozwala uniknąć wiercenia i gwintowania po instalacji, które zagrażają integralności uszczelnienia, zapewniając, że stopień ochrony IP pozostanie ważny nawet po inteligentnych aktualizacjach.

Kompatybilność elektromagnetyczna dla komunikacji bezprzewodowej

Aluminiowe obudowy z natury zapewniają ekranowanie elektromagnetyczne, skutecznie chroniąc wewnętrzne moduły komunikacji bezprzewodowej (takie jak DALI-2, Bluetooth Mesh, LoRa) przed zakłóceniami zewnętrznymi. Rezerwując niemetalowe okna antenowe na etapie odlewania lub stosując miejscową obróbkę izolacyjną, można zoptymalizować transmisję sygnału bez utraty integralności strukturalnej. W 2026 r. sterowanie bezprzewodowe stanie się standardem w przypadku wysokiej klasy lamp ulicznych LED, a projekt zarządzania elektromagnetycznego w odlewanych ciśnieniowo obudowach bezpośrednio wpływa na stabilność inteligentnego systemu sterowania.

Analiza całkowitych kosztów cyklu życia: dlaczego odlew aluminiowy jest optymalnym ekonomicznie

Chociaż obudowy z odlewanego ciśnieniowo aluminium mają wyższe początkowe koszty zakupu niż zamienniki z tworzyw sztucznych lub stali, ich Całkowity koszt posiadania (TCO) w ciągu 10 lat jest znacznie niższa. Poniższe porównanie opiera się na scenariuszu pracy trwającej 12 godzin dziennie:

Ponadto, Możliwość recyklingu w 100%. stopów aluminium jest zgodne ze światowymi trendami gospodarki o obiegu zamkniętym. Wycofane z eksploatacji obudowy lamp ulicznych LED można przetopić i ponownie wykorzystać w produkcji odlewów ciśnieniowych, przy czym ślad węglowy jest znacznie niższy niż w przypadku wytapiania stali czy syntezy tworzyw sztucznych. Dla miejskich organów odpowiedzialnych za zamówienia realizujących cele ESG, obudowy z odlewanego ciśnieniowo aluminium oferują znaczne korzyści w punktacji zrównoważonego rozwoju.

Przewodnik dotyczący zakupów i selekcji: Lista kontrolna kluczowych specyfikacji technicznych

W przypadku wykonawców prac inżynieryjnych i miejskich działów zaopatrzenia włączenie następujących parametrów technicznych do dokumentacji przetargowej może skutecznie filtrować dostawców wysokiej jakości i uniknąć ryzyka związanego z konserwacją poinstalacyjną:

1. Certyfikacja materiału: Wyraźnie określ stop ADC12 lub A380 i wymagaj raportów o składzie chemicznym materiału oraz raportów z testów właściwości mechanicznych.
2. Stopień ochrony: Zewnętrzne oświetlenie drogowe wymaga minimum IP66 , z ochroną przed uderzeniami nie mniejszą niż IK08 ; projekty w strefie przybrzeżnej lub przemysłowej powinny zostać zmodernizowane do IK10.
3. Ochrona przed korozją: Wymagaj systemów powłok zgodnych z normami ISO 12944 C5-M, z raportami z testów mgły solnej ISO 9227 wykazującymi ≥1000 godzin bez powstawania pęcherzy.
4. Weryfikacja zarządzania ciepłem: Wymagaj od dostawców dostarczenia danych z symulacji termicznej CFD potwierdzających, że temperatura złącza LED nie przekracza 85°C przy mocy znamionowej i temperaturze otoczenia.
5. Inteligentne interfejsy: Jeśli wymagana jest przyszła integracja z inteligentnym miastem, określ zarezerwowane gniazda w standardzie NEMA lub Zhaga i potwierdź zgodność uszczelnień.
6. Ochrona przeciwprzepięciowa: Standardowe SPD 10kV ; należy zmodernizować obszary narażone na wyładowania atmosferyczne lub projekty długich linii zasilających 20kV .
7. Warunki gwarancji: Wymagaj co najmniej 5-letniej gwarancji na całe urządzenie, z określonymi limitami degradacji strumienia świetlnego (L70) w ciągu 50 000 godzin.

Włączając te wskaźniki do specyfikacji technicznych, organy zamawiające mogą zapewnić, że zostaną wybrane Odlewane obudowy lamp ulicznych LED zapewniają stabilne, wydajne i niewymagające konserwacji usługi oświetleniowe przez cały 20-letni okres użytkowania.
